地质雷达常见品牌及型号
1.GSSI

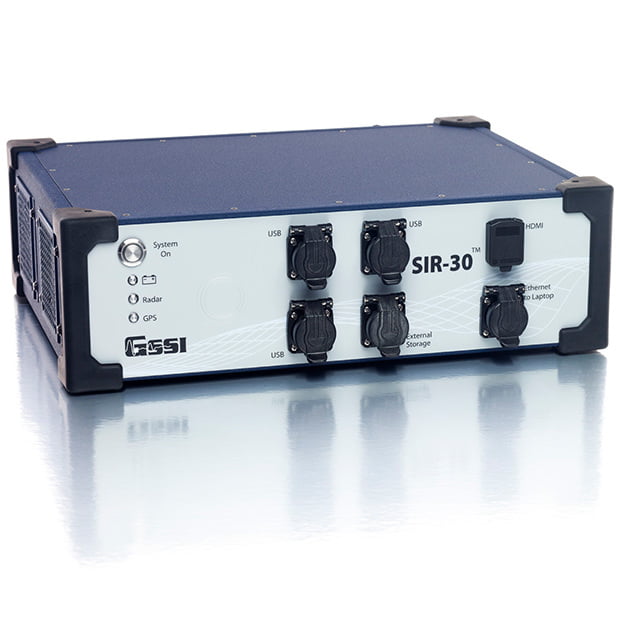

- SIR 系列：SIR-4000、SIR-30 、SIR-10A、SIR-10B、SIR-2
- RoadScan 系列：RoadScan 30、RoadScan 2
2.ImpulseRadar
- CrossOver 系列：CO730、CO1760、CO4080
- PinPointR
- Raptor 系列：Raptor-45、Raptor-80
- 专业雷达：PLT、RQT、Raptor-17
3.GEOTECH
- OKO 系列：OKO-2、OKO-3
- RIS 系列：RIS One、RIS Plus
4.GGEO
- MALA GX 系列：MALA GX80、MALA GX160、MALA GX450、MALA GX600、MALA GX750
- MALA MIRA HDR 系列：MALA MIRA HDR 、 MALA MIRA Compact
- Mala Easy Locator HDR Ground Penetrating Radar
5.OKM
- Gepard GPR 3D
地质雷达常见故障
一、发射接收系统故障
1.天线无信号输出
现象：数据采集界面无反射波图谱，仅显示基线或杂波；地质雷达
影响：无法探测地下目标，测量完全失效。
2.接收信号微弱 / 失真
现象：图谱信号信噪比极低，目标反射峰模糊或出现异常尖峰；
影响：地下结构分辨困难，数据无法用于后续解译。
3.天线接口接触不良
现象：移动仪器时信号频繁中断，或图谱出现周期性断档；
影响：测量数据不连续，需重新补测断档区域。
二、数据处理系统故障
1.数据采集卡顿 / 崩溃
现象：软件运行缓慢，采集过程突然卡死，或强制退出；
影响：未保存数据丢失，测量进度中断。
2.图谱显示异常
现象：屏幕出现横纹 / 竖纹、色彩失真，或深度刻度错乱；
影响：无法直观判断地下目标位置，数据可读性大幅下降。
3.数据导出失败
现象：导出的图谱文件（如 DZT、BMP 格式）损坏，或无法兼容后期软件；
影响：后续数据分析无法开展，需重新导出或采集。
三、供电与连接系统故障
1.电池续航异常
现象：满电电池使用时间远短于额定值，或突然断电；
影响：野外作业被迫中断，需携带备用电源应急。
2.线缆破损 / 松动
现象：连接天线与主机的线缆外皮开裂，或接头处信号时断时续；
影响：信号传输不稳定，数据出现杂波干扰。
3.主机供电接口故障
现象：外接电源时无法充电，或主机频繁重启；
影响：仪器无法长时间工作，依赖电池时续航受限。
四、环境适配类故障
1.高电磁干扰故障
现象：靠近高压线路、变电站时，图谱出现强干扰条纹，掩盖目标信号；
影响：需远离干扰源重新测量，否则数据无效。
2.恶劣天气影响故障
现象：雨天作业时仪器进水，或高温环境下主机过热报警；
影响：仪器功能锁定，严重时损坏内部电路。
