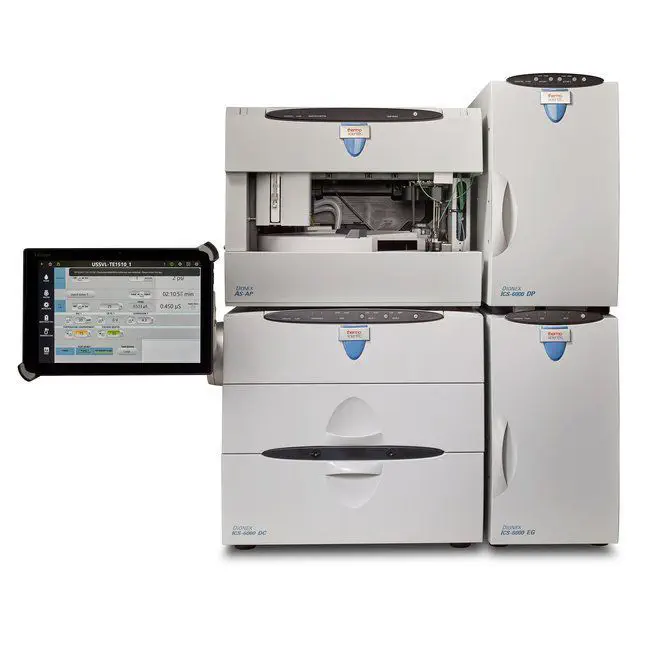

色谱仪故障维修

色谱仪常见品牌及型号

1.Agilent

• 气相色谱仪：7820A、7890B、8850、8860、8890、Intuvo 9000
• 液相色谱仪：1220 Infinity II、1260 Infinity II、1260 Infinity III、1260 Infinity II Prime、1260 Infinity III Prime、1290 Infinity II、1290 Infinity III

2.Shimadzu

• 气相色谱仪：Brevis GC-2050、Nexis GC-2030、GC-2014
• 液相色谱仪：Prominence Plus LC-30A、LC-2010C HT

3.Thermo Fisher

• 气相色谱仪：TRACE 1300、TRACE 1610、Clarus 690
  液相色谱仪：UltiMate 3000 RS HPLC System、Vanquish Core Quaternary HPLC System、Vanquish Flex Quaternary UHPLC System、Easy - NLC 1200
  离子色谱仪：ICS-600、Integrion HPIC、ICS-6000

4.Waters

• 液相色谱仪：ACQUITY UPLC、ACQUITY Arc UHPLC、ACQUITY UPC2、ACQUITY UPLC H-Class PLUS Bio

色谱仪常见故障

1. 无色谱峰 / 峰信号消失

• • 气相色谱：可能是检测器故障（如 FID 火焰熄灭、TCD 热丝损坏）、载气未通（钢瓶无气、阀门未开）、色谱柱断裂 / 堵塞；

• • 液相色谱：大概率是检测器灯烧毁（如 UV 检测器氘灯）、流通池堵塞 / 泄漏、检测器未点火（荧光检测器）或信号线缆断裂。

2. 色谱峰异常（峰形差、分裂、拖尾）

• • 峰拖尾：常见于色谱柱污染（柱头残留杂质）、进样量过大、流动相 pH 值不匹配（液相）、载气流量不稳（气相）；

• • 峰分裂：可能是进样口衬管污染（气相）、色谱柱柱头塌陷、样品未完全溶解（液相）、分流比设置不当（气相）；

• • 峰展宽：大概率是柱温控制异常（气相）、流动相流速过快（液相）、检测器死体积过大、连接管路过长。

3. 基线异常（漂移、噪声大、出现杂峰）

• • 基线漂移：可能是柱温未稳定（气相）、流动相污染 / 未脱气（液相）、检测器温度波动、色谱柱老化不足；

• • 基线噪声：常见于载气 / 流动相纯度不够（含杂质）、检测器灵敏度过高、电路接地不良（电磁干扰）、进样口泄漏（气相）；

• • 无规律杂峰：大概率是样品交叉污染（进样针未清洗干净）、色谱柱残留（前一样品未洗脱完全）、检测器污染。

4. 保留时间异常（漂移、重复差）

• • 保留时间漂移：气相可能是载气流量变化、柱温程序异常；液相可能是流动相比例偏差（泵流量不稳）、柱压波动；

• • 保留时间重复差：常见于进样量不一致、进样口温度波动（气相）、流动相未充分混匀（液相）、色谱柱性能衰减。

1. 载气压力异常（无压力、压力不稳）

• • 无压力：可能是钢瓶阀门损坏、减压阀故障、载气管路堵塞 / 泄漏（接头松动）；

• • 压力波动：大概率是减压阀精度下降、管路中有水分 / 杂质（堵塞气路）、稳压阀故障。

2. 分流 / 尾吹气系统故障

• • 分流比不准：常见于分流阀堵塞、分流管路泄漏、流量计损坏；

• • 尾吹气无流量：可能是尾吹气阀门未开、管路堵塞、压力传感器故障。

1. 泵压异常（无压力、压力过高 / 波动）

• • 无泵压：大概率是流动相瓶无液（或吸滤头堵塞）、泵内有气泡（未排气）、单向阀损坏（漏液）、管路断开；

• • 泵压过高：可能是色谱柱堵塞（柱头筛板污染）、流通池堵塞、管路打折（内径变窄）、流动相粘度大（如未加热）；

• • 泵压波动：常见于泵内气泡未排净、单向阀污染（密封性差）、流动相混合不均（产生气泡）、泵密封圈磨损。

2. 流动相泄漏

• • 接头泄漏：可能是管路接头未拧紧、密封圈老化（peek 接头磨损）、接头型号不匹配；

• • 泵体泄漏：常见于泵密封圈损坏、柱塞杆磨损、放空阀未关紧；

• • 流通池泄漏：大概率是流通池窗片破裂、密封垫老化、安装时压力过大（损坏密封）。

1. 进样口故障（气相为主）

• • 进样口泄漏：表现为峰面积减小、保留时间漂移，可能是衬管密封圈老化、进样口螺母未拧紧、衬管破裂；

• • 衬管污染 / 损坏：常见于样品中高沸点杂质残留（衬管内有积碳）、衬管石英棉脱落（导致样品歧视）、进样针刮伤衬管；

• • 进样口温度异常：可能是温度传感器故障、加热模块损坏、控温程序错误（导致样品气化不完全 / 分解）。

2. 进样针 / 自动进样器故障（气相 & 液相）

• • 手动进样针问题：可能是针芯堵塞（样品残留）、针管断裂（进样时用力不当）、气密性差（密封圈磨损，漏液）；

• • 自动进样器故障：大概率是进样针位置偏移（未对准进样口）、进样量不准（注射器损坏）、机械臂卡顿（电机故障）、清洗系统失效（样品交叉污染）。

1. 无法开机 / 启动后关机

• • 无法开机：可能是主电源故障（电源适配器损坏、插座无电）、仪器内部电路短路（保险管烧毁）、主板故障；

• • 启动后自动关机：大概率是过热保护（散热风扇损坏、通风口堵塞）、电源电压不稳、内部模块故障（如加热模块短路）。

2. 控温系统故障

• • 柱温箱温度异常：可能是加热丝损坏（无法升温）、温度传感器故障（显示不准）、控温芯片故障（温度波动）；

• • 检测器 / 进样口温度异常：常见于加热模块损坏、温度反馈线路接触不良、控温程序设置错误。

3. 显示与操作故障

• • 屏幕无显示 / 黑屏：可能是显示屏损坏、背光模块故障、供电不足；

• • 按键 / 触控无响应：大概率是按键老化（触点磨损）、触控屏校准失效、系统死机（需重启）；

• • 数据无法存储 / 导出：常见于存储模块损坏（硬盘、U 盘）、数据格式不兼容、接口电路故障（USB / 网口）。
