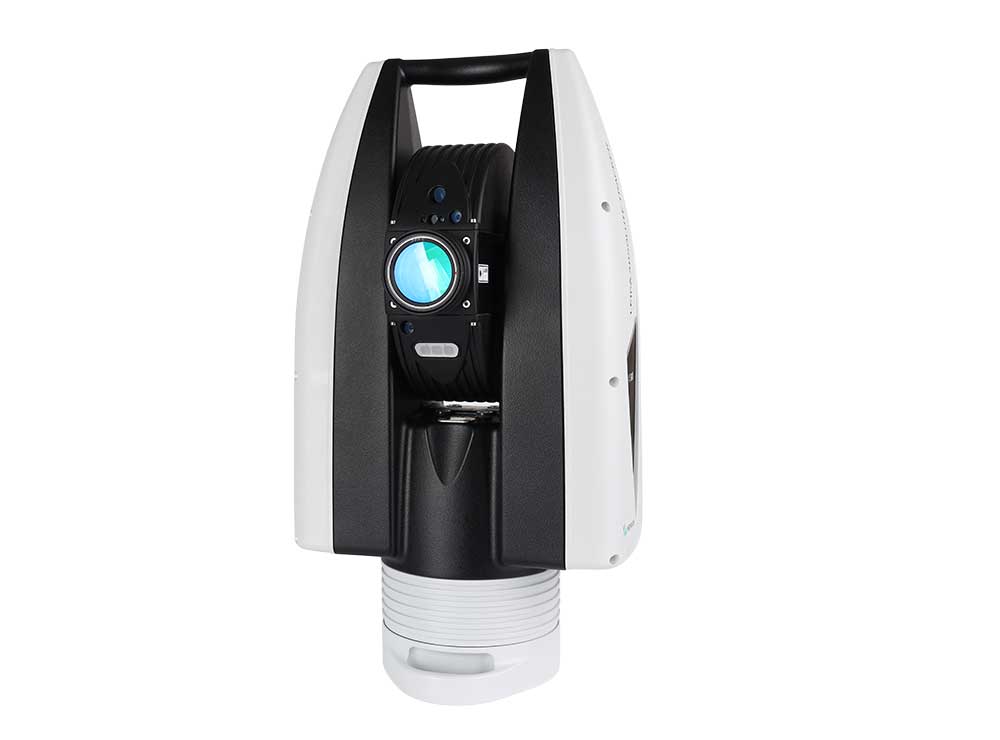

ATS800 激光跟踪仪由国内工业测量设备领军企业 —— 深圳中图仪器股份有限公司研发制造。作为专注于高精度测量技术的品牌，中图仪器依托多年光学与自动化技术积累，将 ATS800 打造成兼具 “大范围测量 + 微米级精度” 的工业级设备，可实时追踪目标运动轨迹并完成三维坐标测量，广泛应用于航空航天、汽车制造、重型装备等高精度制造领域，成为大型部件装配、几何精度检测的核心工具。
一、核心用途：覆盖工业高精度测量场景
1. 大型装备装配校准
在航空发动机、风电主机、盾构机等大型设备装配中，ATS800 可通过跟踪反射靶球，实时测量部件间的相对位置偏差，指导装配人员调整。例如在飞机机身对接时，能测量机身段与段之间的同轴度、平面度，确保对接偏差控制在 0.1mm 以内，避免因装配误差影响整机气动性能与结构强度；在风电主轴与齿轮箱装配中，可监测轴系对中精度，减少运行时的振动与磨损。
2. 零部件几何精度检测
对于大型复杂零部件（如汽车冲压模具、航天发动机涡轮盘），ATS800 可快速采集表面三维坐标，与设计模型对比，生成精度检测报告，标注超差区域。例如检测汽车覆盖件模具的型面精度，捕捉模具磨损或变形导致的型面偏差，为模具修复提供数据支撑；测量航天部件的孔位位置度、轮廓度，确保符合严苛的设计标准，保障部件在极端工况下的可靠性。
3. 设备安装与运维监测
在工业生产线安装、大型机床精度校准中，ATS800 可发挥 “动态测量” 优势。例如在机床安装时，测量床身导轨的直线度、平行度，指导安装人员调整垫铁高度，确保机床几何精度达标；在设备运维阶段，定期测量设备关键部件的位置变化（如机床主轴位移、机器人手臂定位精度），及时发现因长期运行导致的精度衰减，提前制定维护方案，避免生产事故。
二、常见故障与维修方案
1. 激光跟踪失准（无法稳定追踪靶球）
故障表现：跟踪过程中频繁丢失靶球信号、测量坐标波动大、提示 “跟踪超时”。
可能原因：靶球表面污染（灰尘、油污）、激光发射器镜头脏污、跟踪范围内有遮挡物、设备参数偏移。
维修方案：
- 清洁维护：用无尘布蘸取专用清洁剂擦拭靶球表面与激光镜头，去除污渍；清理测量区域内的遮挡物（如线缆、工具），确保激光光路畅通；
- 参数校准：使用厂家配套的标准校准工装，按操作手册重新校准 “跟踪灵敏度”“激光功率” 参数；若校准后仍失准，联系厂家技术人员远程调整内部光学参数。
2. 测量数据精度偏差大
故障表现：测量结果与标准件尺寸不符、重复测量数据离散度高、关键尺寸超差无报警。
可能原因：设备未定期校准（校准周期通常为 1 年）、环境温度波动大（影响光学组件稳定性）、靶球偏心误差（靶球中心与安装杆不同轴）。
维修方案：
- 专业校准：联系中图仪器授权校准机构，使用高精度标准件（如激光干涉仪）对设备进行全面精度校准，更新校准证书；
- 环境控制：将测量环境温度控制在 20℃±2℃，避免阳光直射或空调直吹设备；测量前让设备预热 30 分钟，待温度稳定后再开始工作；
- 靶球检查：更换新的原厂靶球，或使用校准工具检测现有靶球的偏心度，若偏心超差（通常要求≤5μm），需更换靶球。
3. 主机与控制端通信故障
故障表现：控制软件无法连接主机、数据传输中断、软件界面无实时测量数据。
可能原因：网线 / 光纤损坏、网络配置错误、主机固件版本过低、控制软件与系统不兼容。
维修方案：
- 连接检查：更换原厂网线 / 光纤，重新插拔接口并确认指示灯正常（绿灯常亮表示连接正常）；检查电脑 IP 地址是否与主机在同一网段（按设备手册配置网络参数）；
- 软件更新：在中图仪器官网下载新版主机固件与控制软件，按提示完成升级（升级前备份测量数据）；若电脑系统为 Win11，需安装厂家提供的兼容性补丁。
4. 电源系统故障（无法开机或自动关机）
故障表现：按开机键无反应、开机后几分钟自动关机、电源指示灯闪烁（红色）。
可能原因：电源适配器故障、主机内部电源模块损坏、电池电量耗尽（部分型号含备用电池）。
维修方案：
- 供电检测：用万用表测量电源适配器输出电压（需符合设备额定电压，如 24V DC），若电压异常，更换原厂适配电源；
- 电池维护：若设备含备用电池，连接外接电源充电 2 小时以上，若充电后仍无法供电，更换原厂电池；
- 内部检修：若上述操作无效，可能是主机电源模块故障，需联系厂家维修中心，由专业人员拆解检测（禁止自行拆机，以免损坏内部光学组件）。
